Воздуховоды из оцинкованной стали: свойства и устройство системы

Вентиляционная сеть состоит из прямых каналов и деталей, которые соединяют участки, меняют направление потока и распределяют воздух по помещениям. В такой сети воздуховоды из оцинкованной стали образуют жесткую оболочку для движения воздуха. Форма каналов, размеры и устройство стыков влияют на размещение трассы и сопротивление потоку.

Почему для воздуховодов применяется оцинкованная сталь

Стальной лист удерживает форму канала, а цинковое покрытие защищает его
поверхность от коррозии. Из листа можно изготовить прямые секции и фасонные
детали — участки с поворотами, ответвлениями или изменением сечения.

Защитное покрытие поверхности

Цинк отделяет сталь от окружающей среды и замедляет ее коррозию. Но покрытие не делает канал невосприимчивым к постоянной сырости и агрессивным веществам. Условия применения зависят от состава перемещаемого воздуха. Если холодная стенка контактирует с теплым влажным воздухом, на ней может выпадать конденсат; оцинковка не заменяет теплоизоляцию.

Жесткость металлического канала

Жесткость зависит от толщины листа, формы и размеров сечения, а также ребер и других усилений. Широкая плоская стенка легче прогибается, чем изогнутая. Подвесы и опоры удерживают трассу, поэтому способность канала сохранять форму не отменяет креплений.

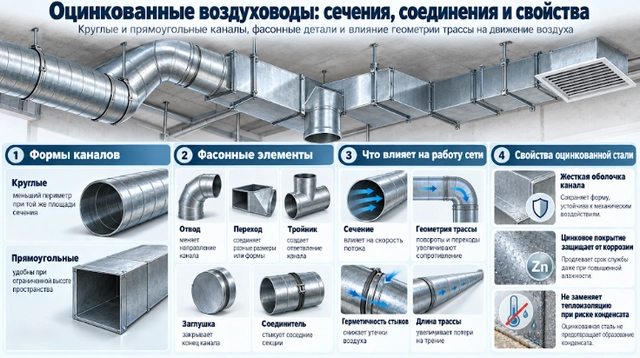

Какие формы воздуховодов используются

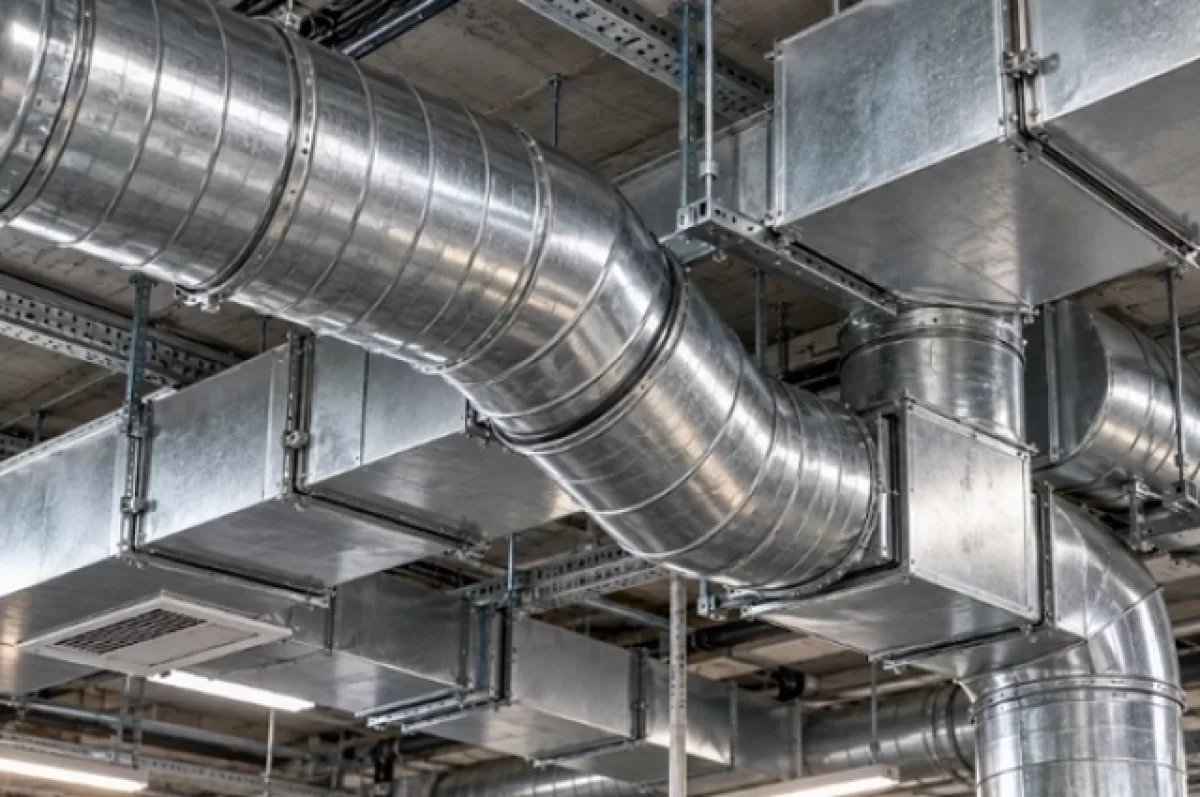

Чаще всего вентиляционные трассы собирают из круглых и прямоугольных каналов. При одинаковой площади сечения они занимают разное пространство: круглый канал имеет одинаковый габарит по высоте и ширине, а прямоугольный может быть низким и широким.

Круглые каналы

Круглое сечение имеет меньший периметр, чем прямоугольное той же площади. При прочих равных это снижает потери давления на трение. Встречаются прямошовные каналы, у которых шов идет вдоль секции, и спирально-навивные — их стенку формируют из металлической ленты по спирали.

Прямоугольные каналы

Такая форма позволяет разместить трассу в невысоком пространстве за потолком. При этом уменьшение высоты компенсируют шириной, если площадь сечения сохраняется. Сильно вытянутое сечение увеличивает периметр стенок и потери на трение по сравнению с более близким к квадрату.

Какие фасонные элементы входят в систему

Прямые секции задают протяженность трассы, а фасонные элементы связывают их в сеть. Геометрия этих деталей определяет, насколько плавно воздух проходит повороты и разветвления.

Отводы и переходы

Отвод меняет направление канала, например переводит горизонтальный участок в вертикальный.
Переход соединяет участки разного размера или формы: например, круглый канал с прямоугольным патрубком оборудования.

Резкое изменение направления или площади прохода вызывает завихрения и дополнительные потери давления. Плавность поворота и длина перехода влияют на сопротивление такого узла.

Тройники, заглушки и соединители

Тройник создает ответвление, заглушка закрывает конец канала, а соединитель связывает соседние секции. Если рассмотреть стыки подробнее, у круглых каналов часто встречаются вставные соединительные детали, у прямоугольных — фланцы, то есть рамки по краям секций. Уплотнения ограничивают утечки воздуха через соединения.

Какие параметры определяют конфигурацию сети

Габариты трассы зависят от расхода воздуха и доступного пространства. Ее сопротивление складывается из потерь на прямых участках, поворотах, ответвлениях и других элементах; вентилятор работает с учетом этих потерь.

Размер сечения

Расход показывает, какой объем воздуха проходит по каналу за единицу времени. При одном и том же расходе уменьшение площади сечения повышает скорость потока. Вместе с ней обычно растут потери давления и шум. Поэтому диаметр круглого канала или стороны прямоугольного связаны с расчетным расходом, а не только с местом под потолком.

Длина трассы и количество поворотов

Чем длиннее канал при прочих равных, тем больше потери на трение. Каждый поворот добавляет местное сопротивление, но два отвода разной геометрии могут влиять на поток по-разному. В разветвленной сети воздух распределяется между ветками в зависимости от их сопротивления; балансировочные устройства позволяют его регулировать.

Как элементы работают вместе

Оцинкованная сталь сочетает жесткость листового металла с защитой поверхности от коррозии. Форму каналов связывают с размещением трассы, а сечение и фасонные детали — с расходом и сопротивлением сети. Герметичность стыков помогает сохранять расчетное движение воздуха по каналам.
